Stangkoppen: een dieptegids van selectie tot installatie

Stanguiteinden(ook bekend als Heim-gewrichten of rozetten) zijn veel voorkomende mechanische koppelingscomponenten die worden aangetroffen in ophangingen van raceauto's, vliegtuigbesturingssystemen, industriële automatisering en zelfs landbouwmachines. Hun belangrijkste voordeel ligt in hun sferische glijlagerontwerp, dat hoekafwijkingen mogelijk maakt tijdens het dragen van lasten, gecombineerd met een lichaam met schroefdraad voor aanpassing van de lengte.

Dit ogenschijnlijk eenvoudige onderdeel herbergt echter veel valkuilen tijdens de selectie, installatie en gebruik. Veel storingen zijn niet te wijten aan productdefecten, maar eerder doordat het onderdeel in de verkeerde toepassing werd gebruikt of verkeerd werd geïnstalleerd. Dit artikel onderzoekt de technische praktijken die nodig zijn voor de juiste selectie en gebruik van drijfstanglagers.

1. Selectie: de basis voor prestaties en een lang leven

Het selecteren van een drijfstanglager is veel complexer dan simpelweg 'een op maat kiezen'. U moet de belasting, het bewegingstype, de omgeving, de onderhoudsvereisten en meer uitgebreid evalueren.

1.1 Materiaal en sterkte: afwegingen voor kritieke toepassingen

Veel voorkomende materialen voor het uiteinde van de stang zijn onder meer zacht staal, aluminiumlegering, roestvrij staal en chromolystaal. Elk biedt verschillende compromissen op het gebied van sterkte, gewicht en corrosieweerstand.

Chromolystaal (bijv. 4130): Voor bedrijfskritische toepassingen zoals ophangingen van raceauto's en vliegtuigcontrolesystemen is chromolystaal doorgaans de eerste keuze. Het biedt superieure sterkte en weerstand tegen vermoeidheid, waardoor het bestand is tegen hoge belastingen en cyclische spanningen.
Aluminiumlegering (bijv. 7075-T6): Het belangrijkste voordeel is gewichtsbesparing. Het draagvermogen is echter vergelijkbaar met zacht staal en het heeft slechte rekeigenschappen. Bij hoge belastingen heeft het de neiging te breken in plaats van te buigen, waardoor het ongeschikt is voor primaire dragende toepassingen.
Roestvrij staal: Biedt een goede corrosieweerstand, maar de sterkte varieert aanzienlijk per soort. In corrosieve omgevingen waar sterkte van het grootste belang is, moet u mogelijk toch kiezen voor chromolystaal met een beschermende coating.
Zacht staal: Goedkoop, maar heeft een beperkte sterkte. Niet aanbevolen voor structureel belangrijke dragende componenten.

1.2 Smeerontwerp: zelfsmerend vs. onderhoud vereist

De smeermethode bepaalt direct de onderhoudscyclus en levensduur van het product.

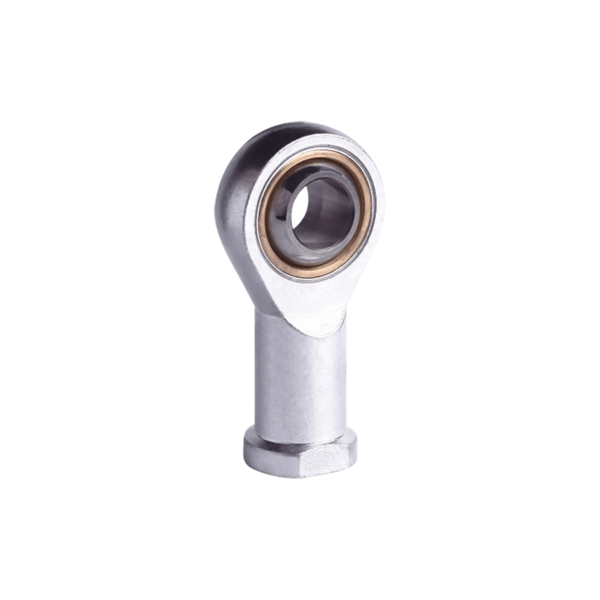

• PTFE (Teflon) gevoerd type (zelfsmerend): Beschikt over een PTFE-stoffen voering tussen de bal en de behuizing. Dit is een zelfsmerend, onderhoudsvrij ontwerp. De belangrijkste voordelen zijn onder meer: ​​geen smering nodig (wat ook het aantrekken van vuil voorkomt, waardoor de levensduur wordt verlengd), een interne speling van bijna nul (geen speling voor hogere precisie) en een consistent uitbreekkoppel. Experts van Aurora Bearing merken op dat metaal-op-metaal staafuiteinden inherent een speling hebben die toeneemt met slijtage, terwijl PTFE-voeringen de initiële speling elimineren voor consistentere prestaties op de lange termijn. In de luchtvaart moet u het originele onderdeelnummer van de fabrikant strikt volgen. Het vervangen van alternatieven kan ervoor zorgen dat het "losbreekkoppel" de specificaties overschrijdt, wat mogelijk kan leiden tot het vastlopen en vastlopen van het besturingssysteem.

• Metaal-op-metaal-type (smering vereist): Frictieparen van staal/staal of staal/brons moeten regelmatig worden gesmeerd. Ze zijn geschikt voor toepassingen met wisselende belastingen, gematigde oscillerende hoeken en gematigde glijsnelheden.

1.3 Belasting en bewegingstype

Verschillende toepassingen vereisen totaal verschillende eigenschappen van het stanguiteinde.

• Rotatie op hoge snelheid + gematigde belasting: geef prioriteit aan stangkoppen met kogel- of rollagers voor een soepele rotatiebeweging.

• Lage snelheid, zware belasting: stangkoppen met glijlagers zijn ideaal en zijn bestand tegen hoge statische spanningen.

• Oscillerende beweging (kleine draaihoek): Zowel PTFE-gevoerde als metaal-op-metaal glijdende typen zijn geschikt. Houd er rekening mee dat PTFE-voeringen een beperkte warmteafvoercapaciteit hebben bij hoogfrequente oscillatie. Raadpleeg de gegevens van de fabrikant voor specifieke limieten.

2. Installatie: veelgemaakte fouten die fataal kunnen zijn

Een juiste installatie is van cruciaal belang voor het behalen van prestaties en het voorkomen van voortijdige uitval. Een onjuiste installatie dwingt het uiteinde van de stang om buigmomenten te weerstaan ​​waarvoor het nooit is ontworpen.

2.1 Vermijd buigbelastingen

Stangkoplagers zijn ontworpen om pure trek- of compressiebelastingen te dragen. Bij een goed constructief ontwerp moet u actief vermijden dat ze aan buigbelastingen worden blootgesteld.

Klassiek foutgeval: in een ontwerp met dubbele wishbone-ophanging, waarbij de duwstang wordt verbonden met een stanguiteinde op de onderste bedieningsarm (LCA). Tijdens het remmen gaat het remkoppel door de onderarm en oefent een enorm buigmoment uit op het stanguiteinde – dit is niet het beoogde belastingsgeval. De juiste praktijk is om de duwstang op de staander/spil te monteren.
Kortom: Hoewel sommige stangkoppen te groot zijn om brute kracht bestand te zijn tegen buigbelastingen, is dit in strijd met de principes van goede techniek. Door buigbelastingen te elimineren, kunt u kleinere, lichtere stangkoppen gebruiken, waardoor zowel prestatie- als gewichtsoptimalisatie wordt bereikt.

2.2 Minimale schroefdraadlengte

Zorg bij draadstanguiteinden (zowel mannelijke als vrouwelijke schroefdraad) voor een absoluut minimale schroefdraadlengte. Als u dit niet doet, zal de schroefdraad afstropen of breken op het verbindingspunt.

• Getuigegatmethode: Veel stoterstangen zijn voorzien van een getuigegat op een afstand van 1 tot 1,5 keer de draaddiameter vanaf het uiteinde van de stang. Bij een schroefdraad van 1/4-28 zit het gat bijvoorbeeld 1/4 inch van het gezicht. Na installatie moet dit gat volledig worden afgedekt (de inschroefdiepte moet verder gaan dan dit punt) om de verbinding als veilig te beschouwen.

• Praktische controle: Als visuele bevestiging onmogelijk is, gebruik dan een veiligheidsdraad van 0,020 inch om het getuigengat te onderzoeken. Als de draad erdoorheen gaat, duidt dit op onvoldoende draadaangrijping; dit is absoluut onaanvaardbaar.

• 2.3 Vergrendelen en vasthouden

• Controlemoer/contramoer: Elk stanguiteinde dat in zijn uiteindelijke positie is afgesteld, moet worden vastgezet met een contramoer en gemarkeerd met koppelstreepverf.

• Capture Washer: Bij toepassingen met een hoog risico, zoals vliegtuigen of raceauto's, kunt u overwegen een ring met een grote diameter (bijv. AN970) aan één kant van het stanguiteinde te installeren. Als de behuizing van het stanguiteinde scheurt en het lager ontsnapt, kan deze opvangring het lager nog steeds binnen zijn montagepunt houden, waardoor de integriteit van de basisbesturing behouden blijft en catastrofaal falen wordt voorkomen.

3. Onderhoud en inspectie

Tenzij een stangkop specifiek is ontworpen als ‘onderhoudsvrij’, is regelmatige inspectie de enige manier om de veiligheid en betrouwbaarheid te garanderen.

• Spelinspectie: De meest intuïtieve controle is het voelen van "slordigheid" tussen de bal en de behuizing. Controleer bij ophangingen van raceauto's, vooral de voorste stanguiteinden van opstellingen met vier schakels of ladderstangen die zware lasten verdragen, regelmatig op abnormale speling of binding.

• Oppervlakte-inspectie: Als het kogeloppervlak bij metaal-op-metaal staafuiteinden verkleuring (bruin worden, zwart worden), ruwheid of vreten vertoont, duidt dit erop dat er micro-lassen heeft plaatsgevonden; onmiddellijke vervanging is vereist.

• Flexibiliteitscontrole: Beweeg het uiteinde van de stang handmatig om eventuele "knelpunten" of abnormale weerstandstoename op te sporen (uitbreekkoppel overschrijdt de limieten). Dit is een rode lijnindicator in luchtvaarttoepassingen.

Stang uiteindelagers zijn de "gewrichten" die mechanische structuren verbinden. Succesvolle toepassing begint met het selecteren van het juiste materiaal en smeermiddeltype, succes dankzij installatieontwerpen die buigbelastingen vermijden en wordt gewaarborgd door een rigoureuze inspectie van de draadaangrijping en interne speling. Of u nu een raceauto of een industriële machine bouwt, het respecteren van deze technische principes zorgt ervoor dat deze kleine onderdelen betrouwbare hoekstenen van uw ontwerp worden en geen verborgen bronnen van mislukking.
