Radiale sferische glijlagers: de zelfuitlijnende lageroplossing voor zware toepassingen

In veel mechanische systemen werken assen en verbindingscomponenten niet altijd perfect uitgelijnd. Kleine installatiefouten, structurele vervorming of veranderende belastingen kunnen extra spanning op gewone lagers veroorzaken.

Dit is waarRadiale sferische glijlagerswaardevol worden. In tegenstelling tot conventionele wentellagers die afhankelijk zijn van kogels of rollen, gebruiken sferische glijlagers een glijdende contactstructuur die hoekbewegingen mogelijk maakt en tegelijkertijd radiale belastingen ondersteunt.

Van bouwmachines en autosystemen tot industriële apparatuur en automatiseringsapparatuur: deze lagers helpen de mechanische flexibiliteit te verbeteren, de spanningsconcentratie te verminderen en een stabiele werking te behouden onder uitdagende omstandigheden.

Wat zijn radiale sferische glijlagers?

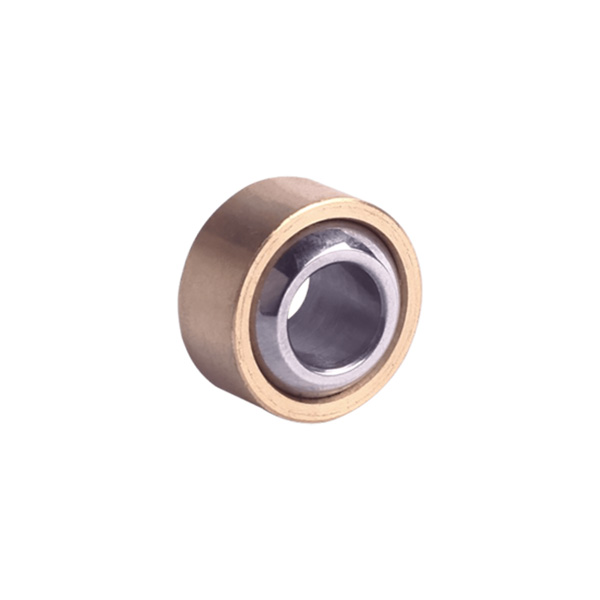

Een radiaal sferisch glijlager is een type glijlager dat voornamelijk is ontworpen om radiale belastingen te ondersteunen en tegelijkertijd rotatiebewegingen en hoekafwijkingen tussen aangesloten componenten mogelijk te maken.

De basisstructuur bestaat meestal uit:

Een buitenring met een bolvormig binnenoppervlak

Een binnenring met een bolvormig buitenoppervlak

Een glijdend contactoppervlak tussen de twee ringen

Door het bolvormige ontwerp kan de binnenring in de buitenring kantelen, waardoor het lager geschikt is voor toepassingen waarbij uitlijningsveranderingen kunnen optreden.

Hoe werken sferische glijlagers?

In tegenstelling tot kogellagers maken gewrichtslagers geen gebruik van rolelementen.

Hun werking is afhankelijk van de schuifbeweging tussen twee gebogen oppervlakken.

Wanneer de as beweegt:

De binnenring draait of kantelt in de buitenring.

Het bolvormige contactoppervlak verdeelt de belasting.

Het lager compenseert hoekafwijkingen.

Dit ontwerp zorgt voor een soepele beweging, zelfs als de aangesloten componenten niet perfect zijn uitgelijnd.

Waarom verschillen radiale sferische glijlagers van traditionele lagers?

Traditionele wentellagers zijn uitstekend geschikt voor rotatie op hoge snelheid, maar hebben beperkingen als het gaat om:

Verkeerde uitlijning

Oscillerende beweging

Zware stootbelastingen

Beperkte installatieruimte

Gewrichtslagers zijn ontworpen voor situaties waarin flexibiliteit en draagvermogen belangrijker zijn dan extreem hoge toerentallen.

Waarom hebben gewrichtslagers niet altijd rolelementen nodig?

Veel mensen associëren lagers met stalen kogels of rollen. Glijlagers bestaan ​​echter al veel langer dan moderne wentellagers.

De reden dat sferische glijlagers tegenwoordig nog steeds veel worden gebruikt, is simpel:

In sommige toepassingen is gecontroleerd glijden betrouwbaarder dan rollen.

Bijvoorbeeld:

Hydraulische cilinders

Ophangsystemen

Verbindingen voor bouwmachines

Deze systemen ervaren vaak herhaalde zwaaiende bewegingen in plaats van continue rotatie. Rolelementen zijn niet altijd de beste oplossing omdat de bewegingshoek beperkt is en de belastingen zeer hoog kunnen zijn.

Belangrijkste soorten radiale sferische glijlagers

1. Sferische glijlagers van staal op staal

Dit traditionele ontwerp maakt gebruik van stalen contactoppervlakken.

Voordelen:

Hoge belastbaarheid

Geschikt voor zware toepassingen

Bestand tegen schokbelastingen

Typische toepassingen:

Bouwmachines

Landbouwapparatuur

Industriële mechanismen

Normaal gesproken is regelmatige smering echter vereist.

2. Onderhoudsvrije sferische glijlagers

Deze lagers maken gebruik van speciale glijmaterialen zoals:

PTFE-composietlagen

Vezelversterkte materialen

Zelfsmerende voeringen

Voordelen:

Minder onderhoud

Geen frequente smering vereist

Geschikt voor schonere werkomgevingen

3. Sferische lagers van het type stangkop

Deze combineren een sferisch glijlager met een schroefdraadbehuizing.

Veel voorkomende toepassingen:

Besturingssystemen

Stuurmechanismen

Verstelbare koppelingen

Belangrijkste prestatiekenmerken

Hoge laadcapaciteit

Omdat het contactoppervlak groter is dan bij veel wentellagers, kunnen gewrichtslagers grote radiale krachten aan.

Ze worden vaak gebruikt waar apparatuur last heeft van:

Zware druk

Schokbelasting

Herhaalde beweging

Zelfuitlijningsvermogen

Een van de grootste voordelen is de mogelijkheid om hoekafwijkingen te compenseren.

Dit helpt bij het verminderen van:

Ongelijkmatig laden

Randspanning

Voortijdige slijtage

Geschikt voor oscillerende beweging

Veel machines vereisen geen continue rotatie.

Voorbeelden zijn onder meer:

Hydraulische cilinders die heen en weer bewegen

Robotachtige gewrichten

Componenten van de ophanging

Sferische glijlagers presteren goed in deze situaties.

Veel voorkomende toepassingen van radiale sferische glijlagers

Bouwmachines

Gebruikt in:

Graafmachines

Kranen

Laders

Grondverzetapparatuur

Deze machines genereren grote krachten en frequente gewrichtsbewegingen.

Automobielsystemen

Toepassingen zijn onder meer:

Ophangsystemen

Stuurcomponenten

Koppel mechanismen

Industriële apparatuur

Vaak gevonden in:

Hydraulische systemen

Persmachines

Automatiseringsapparatuur

Zware mechanische assemblages

Luchtvaart- en defensieapparatuur

Er worden krachtige versies gebruikt waar betrouwbaarheid en gewichtsbeheersing belangrijk zijn.

Materiaalkeuze voor sferische glijlagers

Verschillende toepassingen vereisen verschillende materialen.

Materiaalkeuze heeft invloed op:

Slijtvastheid

Corrosiebestendigheid

Laadvermogen

Levensduur

Factoren die de levensduur van lagers beïnvloeden

Ladingsomstandigheden

Overmatige belasting kan de slijtage versnellen.

Belangrijke factoren zijn onder meer:

Statische belasting

Dynamische belasting

Slagkracht

Smering

Voor gesmeerde staal-op-staal lagers is een goede smering essentieel.

Het helpt:

Verminder wrijving

Voorkom oppervlakteschade

Verleng de levensduur

Bedrijfsomgeving

Omgevingsomstandigheden zoals:

Stof

Vocht

Temperatuur

Chemische blootstelling

kan de lagerprestaties beïnvloeden.

Onderhoudstips

Controleer op overmatige speling

Verhoogde beweging of losheid kan duiden op interne slijtage.

Zorg voor een goede smering

Volg voor gesmeerde ontwerpen de geschikte smeerintervallen.

Inspecteer de verbindingscomponenten

Omdat sferische lagers vaak in verbindingen worden geïnstalleerd, moeten omliggende componenten ook op slijtage worden gecontroleerd.
