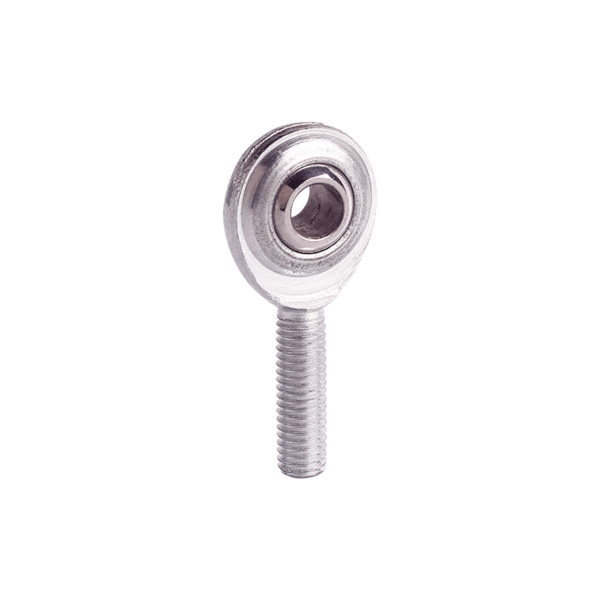

Wat maakt dat onderhoudsvrije stangkoppen SA-PK zich onderscheiden van de wereldwijde stangkoplagerproducten?

Abstract

Industriële transmissiecomponenten bepalen de algehele stabiliteit en onderhoudskosten van complete mechanische apparatuurOnderhoudsvrije stangkoppen SA-PKhebben de afgelopen tien jaar geleidelijk de traditionele gesmeerde stangkoppen vervangen in de meeste industriële scenario's met zware belasting. Deze inhoud vergelijkt systematisch het structurele ontwerp, de grondstofconfiguratie, de belastingsprestaties en de praktische toepassingsgrenzen van reguliere staafeindproducten in Europa, Azië en Noord-Amerika, waarbij de nadruk ligt op de belangrijkste concurrentievoordelen van deze klassieke zelfsmerende serie, waarbij standaardafmetingsparameters, op maat gemaakte transformatieschema's en algemene suggesties voor probleemoplossing voor apparatuurinkoopingenieurs en mechanische ontwerpers worden uitgezocht. Het regelt ook verschillende regels voor het aanpassen van schroefdraad, waaronder fijne spoed en linkse draadtransformatie, en levert meetbare referentiegegevens voor modelselectie in automatiseringsapparatuur, technische voertuigen en landbouwmachines.

Inhoudsopgave

• 1. Structurele kerninnovatie achter hoogwaardige zelfsmerende stangkoplagers
• 2. Technische specificaties voor afstemming van grondstoffen en oppervlaktebehandeling
• 3. Volledige tabel met standaardafmetingen en belastingparameters van de SA-PK-serie
• 4. Regels voor draadaanpassing: FG-versie voor linkshandige, fijne steek uitgelegd
• 5. Belangrijkste industriële toepassingsscenario's en praktische installatietips
• 6. Veelgestelde vragen van wereldwijde kopers van mechanische onderdelen (FAQ-module)
• 7. Advies over leveranciersselectie en suggesties voor definitieve inkoopreferenties

1.1 Ingebouwd PTFE-composiet zelfsmerende kernontwerp

De zelfsmerende kern is afkomstig van een voering van PTFE-composiet die gelijkmatig op het binnenoppervlak van de buitenring is aangebracht, ter vervanging van het traditionele ontwerp van de vetopslaggroef dat vereist is voor gewone stangkoppen. Conventionele stangkoppen van het open type moeten elke 200 tot 300 werkuren periodiek worden bijgevuld met vet om de sferische wrijving te verminderen; frequente stilstand voor smering vermindert niet alleen de effectieve werkingssnelheid van de apparatuur, maar brengt ook extra arbeidskosten met zich mee voor fabrieksonderhoudsteams, vooral voor grootschalige geautomatiseerde productielijnen die 24 uur per dag continu draaien. De ingebedde PTFE-composietlaag zorgt voor een solide smering vanaf het opstarten van de componenten tot het weggooien ervan, waarbij het vaste smeermiddel langzaam scheidt van het composietsubstraat onder voortdurende glijdende wrijving om een ​​stabiele oliefilm te vormen tussen de stalen kogel en de buitenvoering, zodat er geen aanvullend vet of regelmatig onderhoud nodig is gedurende de hele servicecyclus van lageronderdelen.

1.2 Geoptimaliseerde montagestructuur om het aantal defecten aan apparatuur te verlagen

Een ander structureel voordeel ligt in het vereenvoudigde installatie- en demontageontwerp dat is geoptimaliseerd voor montagewerkzaamheden ter plaatse. De standaard buitendraadconfiguratie komt direct overeen met standaard metrische draadgaten op de verbindingstrekstang, zonder dat er een extra tussenconnector of overgangsmof nodig is voor installatie. Een dergelijke structurele vereenvoudiging helpt mechanische ontwerpers om de totale hoeveelheid hulpbevestigingsmiddelen in het transmissiemechanisme te verminderen, waardoor de algemene storingspunten van de apparatuur en de latere voorraaddruk van reserveonderdelen voor de after-sales onderhoudsafdeling verder worden verminderd. Statistieken van onderzoeksinstellingen uit de wereldwijde lagerindustrie geven aan dat apparatuur uitgerust met geïntegreerde, geperste, zelfsmerende stangkoppen de kans op mechanische storingen bij scharnierende verbindingen met meer dan 38% kan verminderen in vergelijking met modellen die gewone gespleten stangkoplagers gebruiken, vooral voor bouwmachines voor buitengebruik die het hele jaar door worden blootgesteld aan stof, modderig water en temperatuurwisselingen.

1.3 Dubbele verwerkingsopties voor gediversifieerde ladingseisen

Afgezien van de basisstructuur van de persbehuizing, kunnen fabrikanten schakelen tussen het smeden van onbewerkte stukken en het nauwkeurig draaien van onbewerkte stukken, afhankelijk van de werkbelasting van de klant. Smeedbehuizingen hebben een betere algehele structurele dichtheid en anti-impactcapaciteit, toepasbaar voor zwaarbelaste technische machines en mijnbouwapparatuur; nauwkeurig gedraaide behuizing bezit een hogere nauwkeurigheid van de dimensionale tolerantiecontrole, geschikt voor kleine precisie-automatiseringstestapparatuur en medische intelligente mechanische armoverbrengingsverbindingen. Dit dubbele optionele verwerkingsschema voor blanco's breidt het toepasselijke belastingsbereik van het product uit van lichte microbelasting tot zware industriële belasting, en dekt gediversifieerde, op maat gemaakte eisen van verschillende downstream-industrieën over de hele wereld.

2.1 Kernclassificatie van grondstoffen

De binnenste bolvormige stalen kogel maakt gebruik van GCr15-lagerstaal als standaard grondstof, het meest gebruikte lagerstaal in de wereldwijde industrie voor glijlagers met een stabiele metallurgische structuur en uitstekende compressieweerstand na nauwkeurige afschrik- en ontlaatwarmtebehandeling. Volgens de aangepaste vereisten van buitenlandse klanten kan stalen kogel kiezen voor hardverchroomde oppervlaktevaartuigen om de oppervlaktehardheid en anti-corrosieprestaties te verbeteren, of upgraden naar 440C roestvrijstalen kogel voor zeegaande apparatuur die werkt in een kustomgeving met hoge zoute mist. Voor speciale voedselverwerkings- en farmaceutische productieapparatuur met strikte sanitaire vereisten kan de gehele lagerconstructie volledig worden geüpgraded naar roestvrij staalsoorten, waaronder 304,303 of 316, na oppervlaktepassivering ter vervanging van de verzinking om te voldoen aan de voedselveilige productienorm tegen roest en niet-vervuiling.

2.2 Voordeel van PTFE-composietvoeringmateriaal

De zelfsmerende kern van PTFE-composietvoering is samengesteld uit polytetrafluorethyleen en metaalpoeder via hoge-temperatuur-walscomposiettechnologie, stevig bevestigd aan de binnenwand van de buitenbehuizing zonder los te laten onder herhaalde schommel- en rotatiewrijving. Anders dan de enkellaagse dunne PTFE-film die gemakkelijk loslaat onder hoge belasting, combineert composietmateriaal de hoge compressieweerstand van de metalen basis met de ultralage wrijvingscoëfficiënt van PTFE, waardoor het laadvermogen en de zelfsmerende prestaties tegelijkertijd in evenwicht worden gebracht. Gegevens uit laboratoriumslijtagetests tonen aan dat met PTFE-composiet beklede stangkoppen een stabiele wrijvingscoëfficiënt onder de 0,12 behouden onder continue heen en weer bewegende werkomstandigheden, veel beter dan traditionele op koper gebaseerde oliehoudende bussen met een wrijvingscoëfficiënt die boven de 0,25 schommelt na uitputting van de olie.

3.1 Referentieprincipe belastingselectie

De dynamische belastingswaarde verwijst naar de maximaal toelaatbare wisselbelasting onder langdurige heen en weer bewegende werkomstandigheden, terwijl statische belasting de ultieme limietbelasting vertegenwoordigt onder statische compressie zonder permanente vervorming van de draagstructuur. Wanneer klanten specificaties voor het ontwerp van apparatuur selecteren, wordt aanbevolen om een ​​veiligheidsmarge van meer dan 30% te reserveren op basis van de werkelijke piekbelasting tijdens het werk, waardoor langdurige overbelasting wordt vermeden, wat voortijdige slijtage van de PTFE-composietvoering versnelt en de algehele levensduur van gelede componenten wordt verkort.

4.1 Aangepaste specificatie voor linkse draad

Bij de variant met linkse schroefdraad wordt de letter L toegevoegd als achtervoegsel achter het originele onderdeelnummer, een typisch markeringsvoorbeeld SAL8PK staat voor een versie met linkse schroefdraad gebaseerd op de originele SA8PK-specificatie, alle buitenafmetingsparameters van behuizing, kogel en voering blijven volledig consistent met standaard SA8PK, behalve de draairichting van de interne en externe schroefdraad. Linkse draadstanguiteinden worden meestal gebruikt in gepaarde tegenovergestelde trekstangassemblages van het stuurmechanisme van technische voertuigen. Twee groepen linker en rechter draadstanguiteinden werken samen om een ​​snelle lengteaanpassing van de trekstang te realiseren zonder de volledige verbindingsconstructie te demonteren, waardoor de foutopsporingsefficiëntie van after-sales onderhoudspersoneel tijdens revisie van apparatuur aanzienlijk wordt verbeterd.

4.2 Toepassingsgebied van FG fijne schroefdraad

Het achtervoegsel FG vertegenwoordigt een aangepast model met fijne spoed, zoals weergegeven in parametertabel SA18 PKFG en SA20 PKFG. De kernverandering ligt in de parameter spoed, terwijl alle omtrekafmetingen en belastingsgegevens ongewijzigd blijven ten opzichte van de oorspronkelijke standaardspecificatie. Standaard SA18PK komt bijvoorbeeld overeen met grove schroefdraad M18×2,5, de corresponderende variant SA18PKFG met fijne spoed verandert in fijne schroefdraad M18×1,5; Een kleinere draadspoed zorgt voor een hogere aanpassingsprecisie voor de lengte van de trekstang, die veel wordt gebruikt in kalibratieapparatuur voor precisie-instrumenten, micro-afstelmechanismen voor numerieke besturingswerktuigmachines en intelligente automatisering van de productie.

5.1 Uitsplitsing van de drie kernapplicatie-industrie

Ten eerste is de geautomatiseerde productie-industrie, inclusief CNC-automatiseringsarmaturen, industriële robotarmverbindingen en het mechanisme voor het aanpassen van de spanning van de transportband, het grootste stroomafwaartse verbruiksveld van kleine en middelgrote specificaties SA5PK ~ SA16PK. Deze apparatuur draait gedurende lange tijd continu in een werkplaats met constante temperatuur binnen, met een lage stofconcentratie en een middelmatige wisselende belasting. De zelfsmerende eigenschap elimineert regelmatig onderhoudsonderhoud, waardoor de geautomatiseerde productielijn het hele jaar door een ononderbroken productieschema kan handhaven. Veel binnenlandse en buitenlandse fabrikanten van automatiseringsapparatuur hebben deze serie vermeld als standaard passend onderdeel van de nieuwe generatie intelligente koppelingsassemblage om latere onderhoudskosten van de apparatuur met meer dan 40% te verlagen.

Ten tweede selecteren bouwmachines en landbouwmachines vooral de specificaties van groot formaat SA18PK ~ SA25PKFG voor de stuurtrekstang, het scharnierende hydraulische cilindergewricht en het ophangingsverbindingsdeel van de lader, graafmachine en grote tractor. Dergelijke apparatuur werkt het hele jaar door buiten, geconfronteerd met zand, modder, regenwater en drastische schommelingen van de omgevingstemperatuur van min 20 ℃ tot meer dan 50 ℃, de verzinkte buitenschaal en de zelfsmerende PTFE-voering zijn gezamenlijk bestand tegen externe erosie, waardoor frequente blokkering van lagers en slijtagefouten veroorzaakt door modder die het interne wrijvingspaar binnendringt, worden vermeden. Op de markt voor onderhoud van landbouwmachines op het platteland kiezen veel reparatiewerkplaatsen ervoor om origineel gesmeerde stangkoppen te upgraden naar dit zelfsmerende product om uiteraard de jaarlijkse onderhoudswerklast van landbouwvoertuigen te verminderen.

Ten derde, nieuwe energieapparatuur, ontstoffingsapparatuur voor het milieu en een kleinschalig scheepsroertransmissiemechanisme in de oceaan gebruiken een aangepaste variant van roestvrij staal om de werkomgeving met hoge luchtvochtigheid, zoute mist en corrosieve gassen aan te passen. De algehele configuratie van 316 roestvrij staal vermijdt volledig roestfalen onder langdurige vochtige en corrosieve atmosfeer, waardoor de vervangingscyclus van reserveonderdelen voor apparatuur aanzienlijk wordt verlengd.

Kern praktische installatierichtlijnen

1. Maak de binnendraad van het passende trekstanggat volledig schoon voordat u de draad aan het stanguiteinde vastschroeft, om te voorkomen dat metaalafval tijdens de montage het schroefdraadoppervlak bekrast
2. Controleer het schroefkoppel binnen een redelijk bereik, afhankelijk van de schroefdraadspecificatie. Een te hoog koppel zal de buitenbehuizing vervormen en de interne PTFE-voering beschadigen
3. Reserveer na installatie een vrije slag van 3~5 graden bij de gelede verbinding om vastlopend falen veroorzaakt door superpositie van de maattolerantie van de installatie te voorkomen

7.1 Belangrijke inspectienormen voor fabrikantaudit

Geef in de eerste plaats prioriteit aan fabrikanten met een volledige eigen productieworkshop, inclusief smeed-/draaibewerking, galvanische oppervlaktebehandeling en laboratorium voor het testen van de belasting van het eindproduct; Dergelijke geïntegreerde productieleveranciers kunnen de kwaliteit van elke productielink onafhankelijk controleren en effectief uitbesteding van verwerking vermijden, wat leidt tot onstabiele batchkwaliteitsschommelingen van afgewerkte lagers. Veel kleine handelsbedrijven zonder productieatelier kopen producten uit verspreide kleine werkplaatsen, die de standaard en technische parameters van grondstoffen niet kunnen verenigen, wat vaak een inconsistente kwaliteit van verschillende leveringsbatches veroorzaakt.

Ten tweede, van leveranciers eisen dat ze een belastingtestrapport van een derde partij en een inspectiecertificaat voor grondstoffen verstrekken vóór een formele bulkbestelling. Gekwalificeerde fabrikanten kunnen het overeenkomstige materiaalcertificeringsdocument afgeven dat overeenkomt met batchleveringsgoederen om te garanderen dat het product voldoet aan de internationale industriestandaard voor stangkoplagers. Voor buitenlandse klanten die importeren naar de markten van de EU en Noord-Amerika, controleer of de producten voldoen aan de lokale coatingstandaard voor milieubescherming om het risico van inklaring door de douane te voorkomen, veroorzaakt door een ongekwalificeerde samenstelling van het galvaniseren van het oppervlak.

Ten derde, bevestig het beleid voor technische ondersteuning na verkoop, inclusief de aangepaste responscyclus voor tekeningwijzigingen, regelgeving voor defecte productvervanging en overzees technisch naverkoopkanaal. Uitstekende fabrikanten bieden gratis technische parameteradviesdiensten voor apparatuurontwerpers tijdens de pre-ordermodelselectiefase, waardoor klanten een nauwkeurige berekening van de specificatiematching kunnen voltooien om het verlies aan verkeerde modellen te verminderen.
