De relatie tussen sferische lagers en gewone lagers

Lagers zijn een cruciaal onderdeel van moderne mechanische apparatuur. Hun primaire functie is het ondersteunen van roterende delen, het verminderen van wrijving tijdens beweging en het garanderen van rotatienauwkeurigheid. Er is een grote verscheidenheid aan lagertypen, gecategoriseerd op structuur, bedrijfsmodus en productiematerialen. Gewrichtslagers zijn echter eenvoudiger van constructie dan wentellagers en bestaan ​​hoofdzakelijk uit een binnenring met een bolvormig buitenoppervlak en een buitenring met een bolvormig binnenoppervlak. Sferische glijlagers zijn ook minder complex dan wentellagers, voornamelijk gecategoriseerd op basis van belastingsrichting of nominale contacthoek. Zijn er dus verschillen in installatie tussen lagers en gewrichtslagers?

Sferische glijlagerszijn een speciaal type glijlager. Hun structuur is eenvoudiger dan wentellagers en bestaat voornamelijk uit een binnenring met een bolvormig buitenoppervlak en een buitenring met een bolvormig binnenoppervlak. Ze zijn bestand tegen zware belastingen en afhankelijk van het type en de structuur zijn ze bestand tegen radiale belastingen, axiale belastingen of gecombineerde radiale en axiale belastingen. Sferische glijlagers worden over het algemeen gebruikt voor oscillerende bewegingen met lage snelheid. Omdat hun glijoppervlakken bolvormig zijn, kunnen ze ook binnen een bepaald bereik kantelen. Ze kunnen ook goed functioneren, zelfs als er sprake is van een aanzienlijke verkeerde uitlijning tussen de lageras en de boring van het lagerhuis.

1. Lagerinstallatiemethoden:

Koude installatie:Lagersmoet worden geïnstalleerd in een droge, stofvrije ruimte, uit de buurt van apparatuur die metaalspanen en stof genereert. Wanneer installatie in een complexe omgeving noodzakelijk is, moet verontreiniging tot een minimum worden beperkt. Afhankelijk van het type en de maat van het lager moeten mechanische, verwarmings- of hydraulische methoden worden gebruikt. Bij het installeren van kleine lagers met een minder strakke pasvorm kan een huls worden gebruikt om de huls voorzichtig op zijn plaats te slaan. Het hameren moet gelijkmatig op de lagerringen worden aangebracht om kantelen of scheeftrekken te voorkomen. De meeste lagers worden geïnstalleerd met behulp van de press-fit-methode. Als de binnen- en buitenringen van een lager gelijktijdig op een as en in een behuizing moeten worden geïnstalleerd, moet de druk die op beide ringen wordt uitgeoefend gelijk zijn en uitgelijnd met het contactoppervlak van het montagegereedschap.

Warme installatie: Grotere lagers kunnen over het algemeen niet worden geïnstalleerd zonder het lager of de behuizing te verwarmen, omdat de kracht die nodig is voor installatie toeneemt met de grootte. Het temperatuurverschil tussen de lagerringen en de as of het huis dat nodig is voor warme installatie hangt voornamelijk af van de perspassing en de diameter van de lagerpassing. Open lagers mogen niet worden verwarmd tot temperaturen hoger dan 120°C. Het verwarmen van lagers met afdichtingen en schilden tot temperaturen boven 80°C wordt niet aanbevolen (zorg ervoor dat de temperatuur de toegestane temperatuur van de afdichtingen en het vet niet overschrijdt). Zorg bij het verwarmen van de lagers voor een gelijkmatige verwarming en vermijd plaatselijke oververhitting.

II. Installatiemethoden voor sferische glijlagers:

Om een ​​maximale levensduur te bereiken en voortijdig falen van gewrichtslagers en stangkoppen te voorkomen, is een juiste installatie en reinheid essentieel.

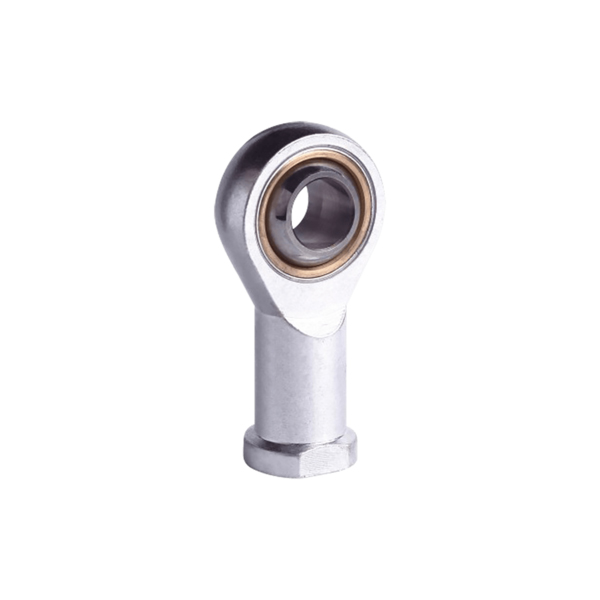

① Lagers en stangkoppen moeten onmiddellijk vóór installatie uit hun verpakking worden gehaald om verontreiniging te voorkomen. Lageronderdelen die mogelijk verontreinigd zijn geraakt door onjuiste behandeling of beschadigde verpakking, moeten worden schoongeveegd met een schone doek. De glijcontactvlakken van gewrichtslagers moeten op elkaar zijn afgestemd om optimale wrijvings- en slijtage-eigenschappen te garanderen. Daarom kan elke wijziging van de glijdende contactoppervlakken de levensduur van het lager verkorten. Dit omvat het reinigen van de glijdende contactoppervlakken of het blootstellen ervan aan oplosmiddelen, reinigingsmiddelen, oliën of soortgelijke media.

② Alle gerelateerde onderdelen moeten schoon en braamvrij zijn. Zorg er ook voor dat u de afmetingen van de relevante componenten controleert voordat u met het installatieproces begint. Gewrichtslagers: Bij montage van gewrichtslagers met gespleten of gespleten buitenringen moet erop worden gelet dat de verbindingen 90° ten opzichte van de belastingsrichting zijn geplaatst. Anders wordt de levensduur verkort.

Hieronder volgt een vergelijking van de parameters van standaardlagers en sferische glijlagers.
